Stanowisko automatycznej linearyzacji wag analitycznych
Ten projekt to piękny przykład pracy inżynierskiej od A do Z , od pomysłu, przez projektowanie, aż po fizyczne wdrożenie i testy. Stanowisko powstało w ramach mojej pracy magisterskiej, a równolegle było realizowane jako realne rozwiązanie przemysłowe w firmie, w której pracowałem.

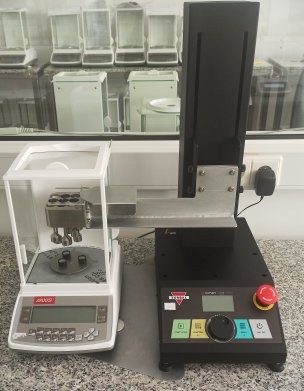

🛠 Celem było opracowanie zautomatyzowanego stanowiska do linearyzacji wag analitycznych, umożliwiającego precyzyjne i powtarzalne kalibrowanie wag z dokładnością do 0,0001 g. Wykorzystano istniejący statyw automatyczny, do którego zaprojektowałem zestaw dedykowanych elementów, przekształcając go w nowoczesne i w pełni funkcjonalne stanowisko testowe.

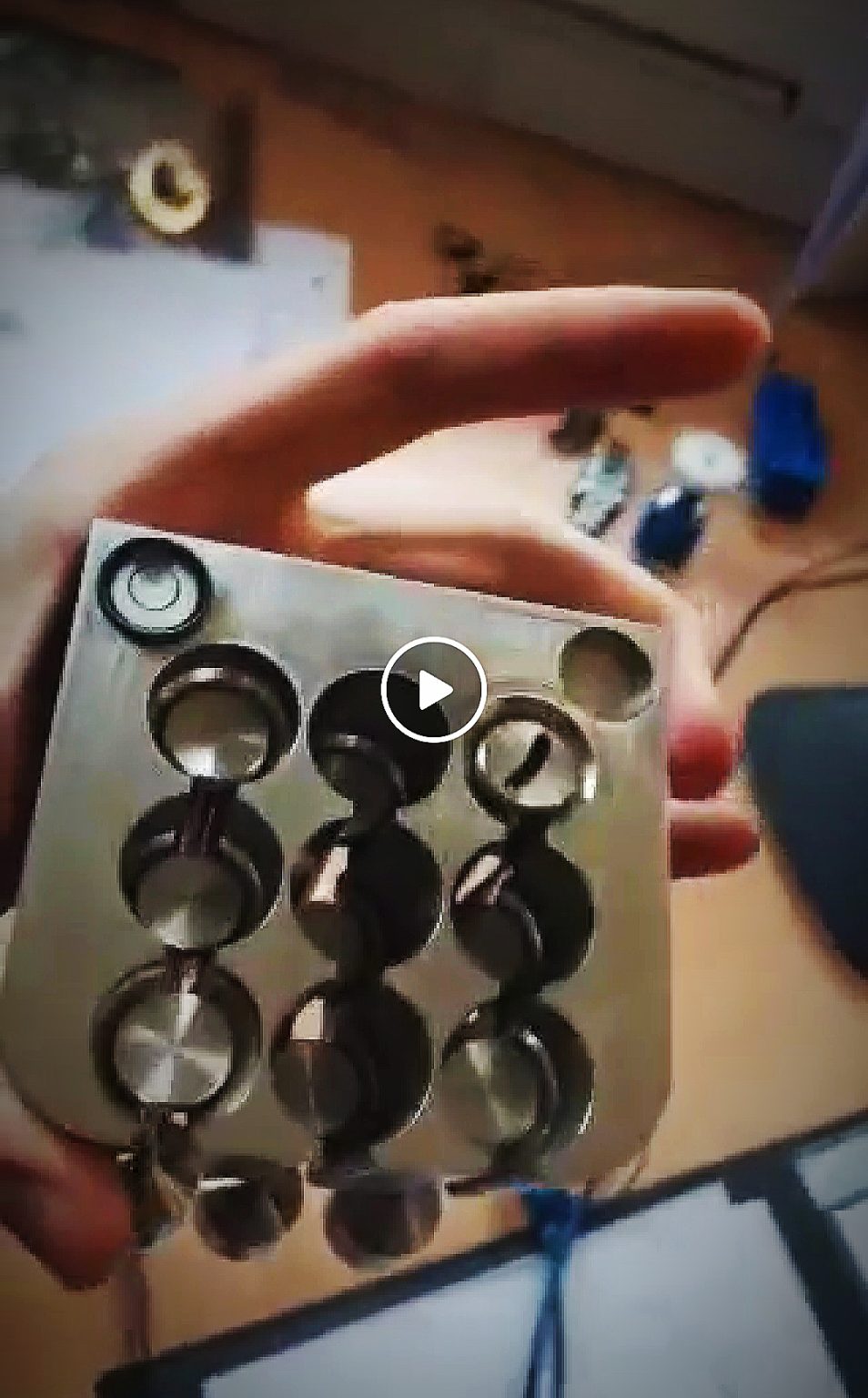

💡 Najbardziej wymagającym i kluczowym elementem konstrukcji była głowica obciążników, z której jestem szczególnie dumny. Została ona zaprojektowana tak, aby:
umożliwiać stopniowe przekazywanie obciążeń na wagę w sposób kontrolowany i powtarzalny oraz minimalizować wpływ niecentryczności.
🔬 Projekt wymagał uwzględnienia wielu zaawansowanych czynników fizycznych i środowiskowych, mających ogromny wpływ na dokładność pomiarów:
– dobór materiałów niemagnetycznych, by nie zakłócały pola magnetycznego wagi,
– eliminacja wpływu ładunków elektrostatycznych,

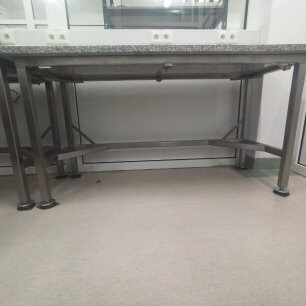

– kontrola temperatury, ruchów powietrza oraz mikro drgań,
– stabilność masowa wzorców,
– minimalizacja wpływu niecentryczności.
📊 Po zbudowaniu i uruchomieniu stanowiska przeprowadzono szczegółową analizę wyników pomiarów – uwzględniającą statystykę, odchylenia standardowe, powtarzalność i dokładność procesu. Projekt został bardzo wysoko oceniony na uczelni jako przykład innowacyjnego podejścia do automatyzacji precyzyjnych procesów kalibracyjnych.

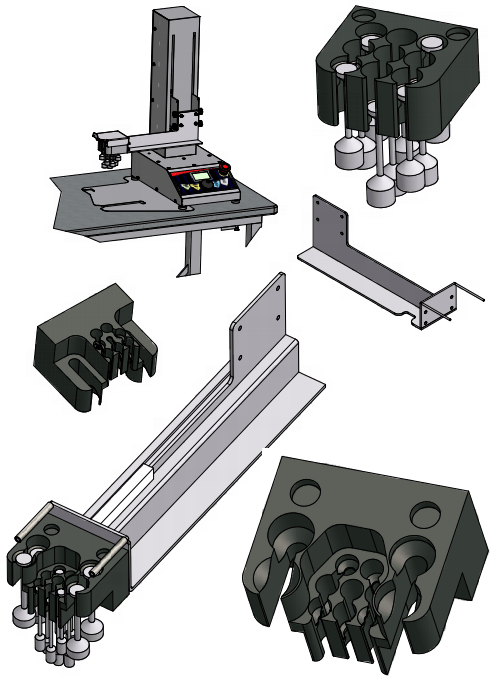

📐 Konstrukcja została w całości opracowana w Autodesk Inventor, wraz z pełną dokumentacją techniczną, modelem 3D oraz instrukcjami montażowymi i eksploatacyjnymi.
Ten projekt, który dał mi ogromną satysfakcję
Nie tylko był wyzwaniem inżynierskim, ale też realnym wkładem w usprawnienie procesów pomiarowych w środowisku przemysłowym. I zdecydowanie jeden z tych, które z dumą pokazuję w portfolio.
