Modyfikacja klatki Faradaya
Ten projekt pokazał mi, że wszystko jest możliwe, jeśli naprawdę się chce. Na początku mojej kariery inżynierskiej miałem okazję zmierzyć się z zadaniem, które wymagało nie tylko wiedzy technicznej, ale też odwagi i nieszablonowego myślenia.

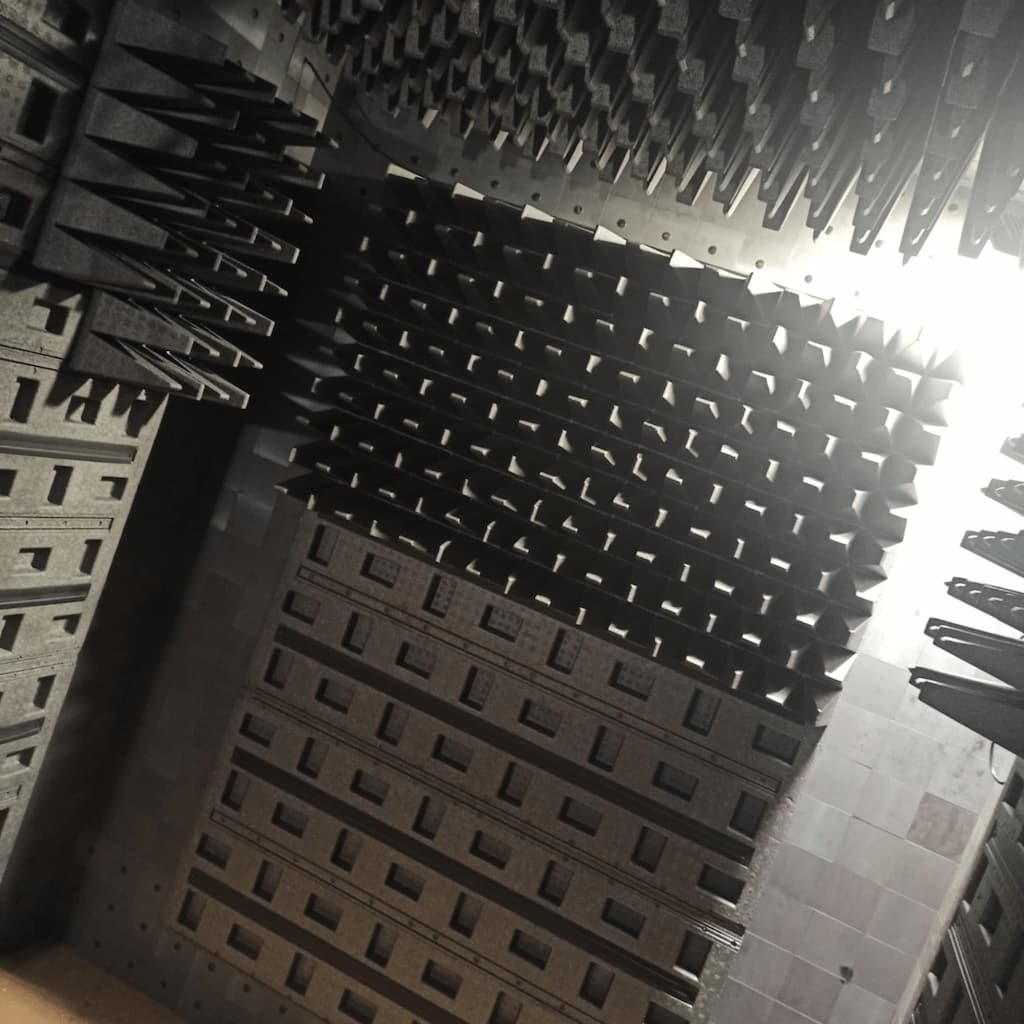

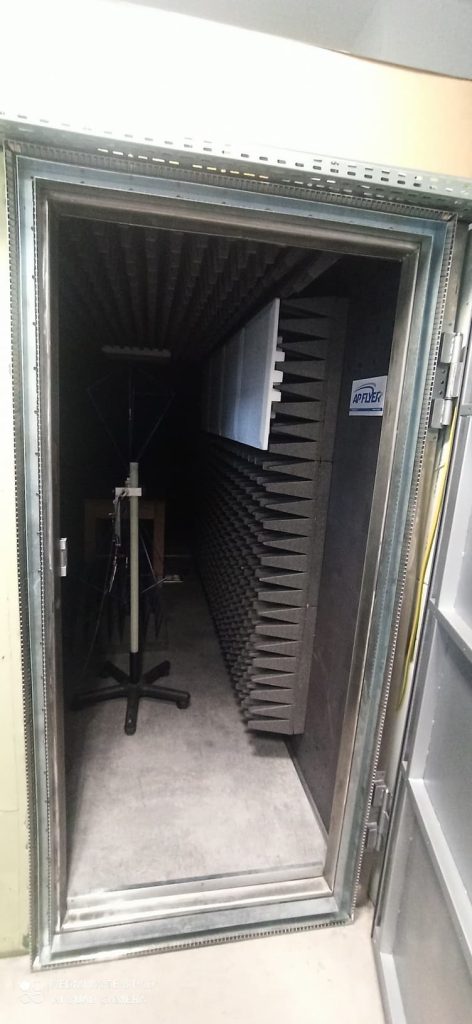

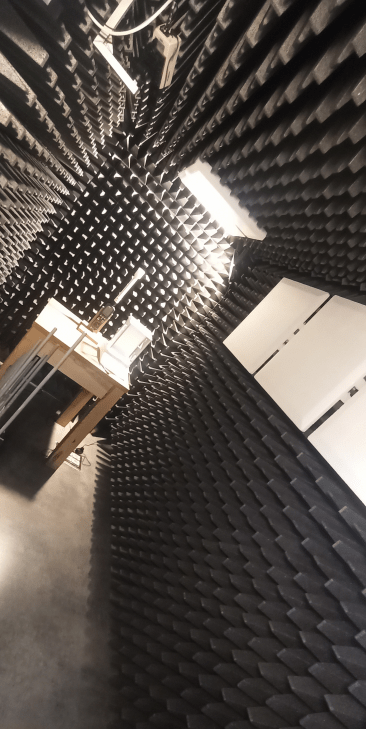

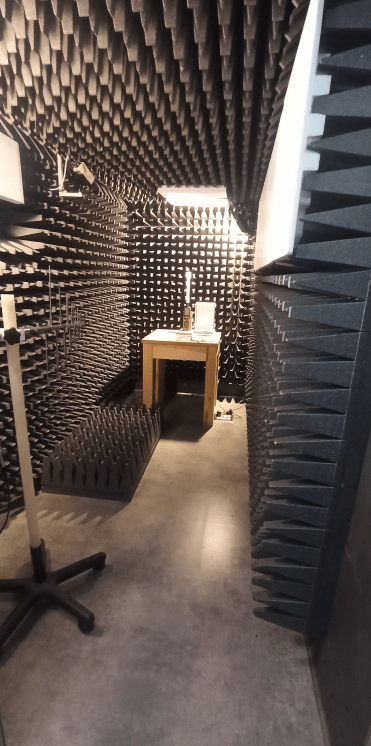

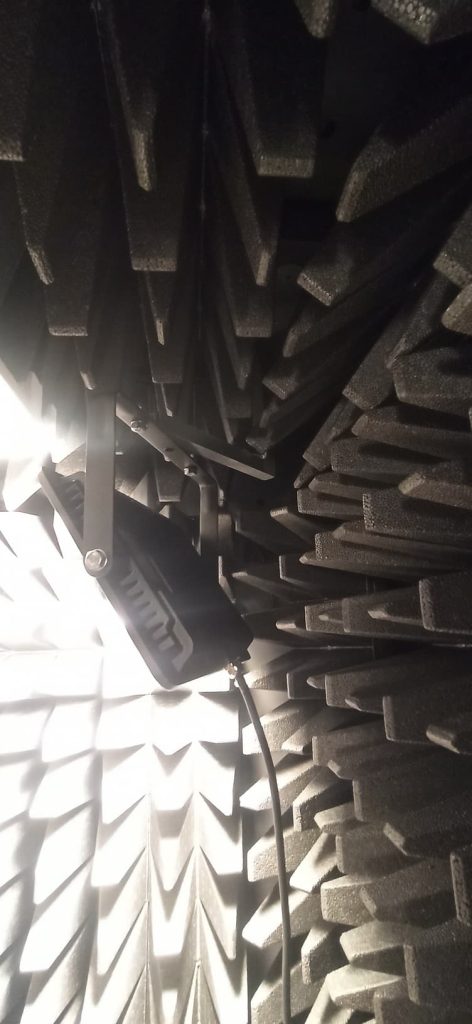

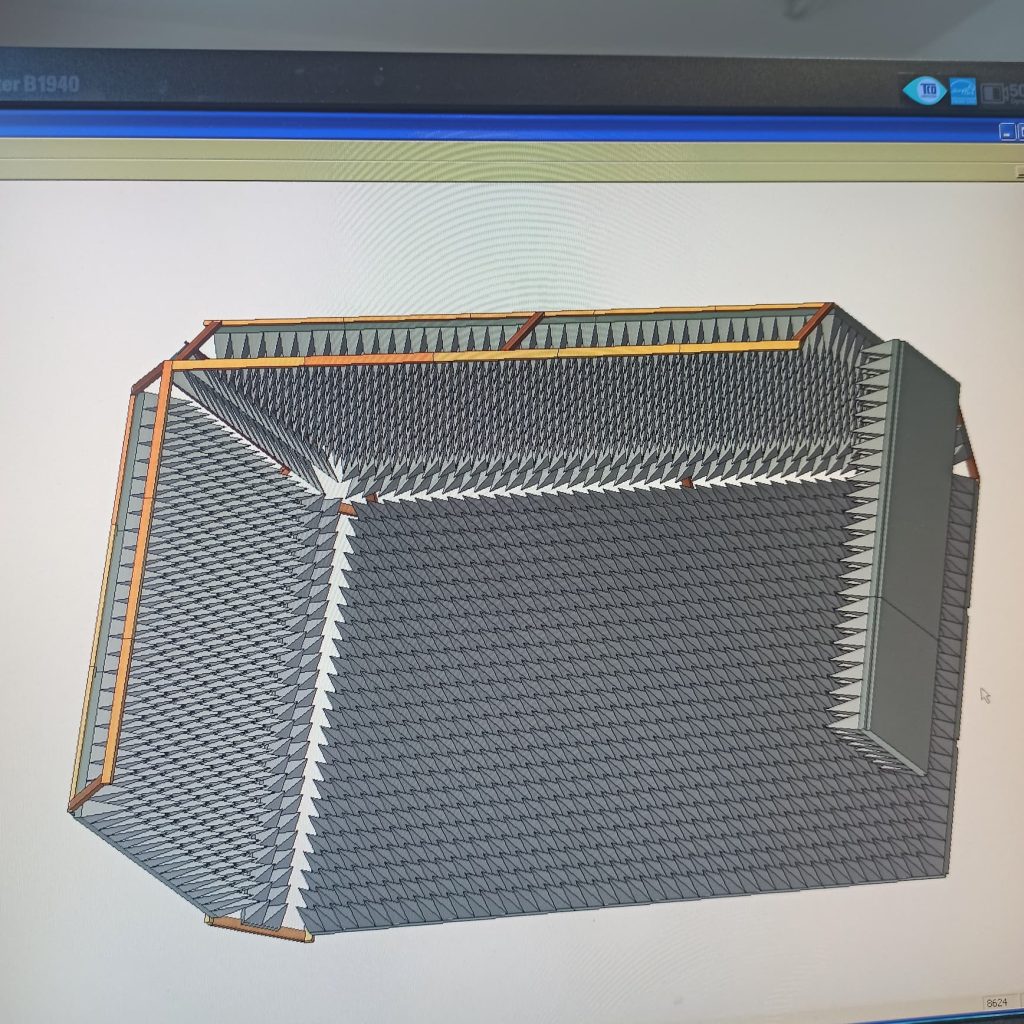

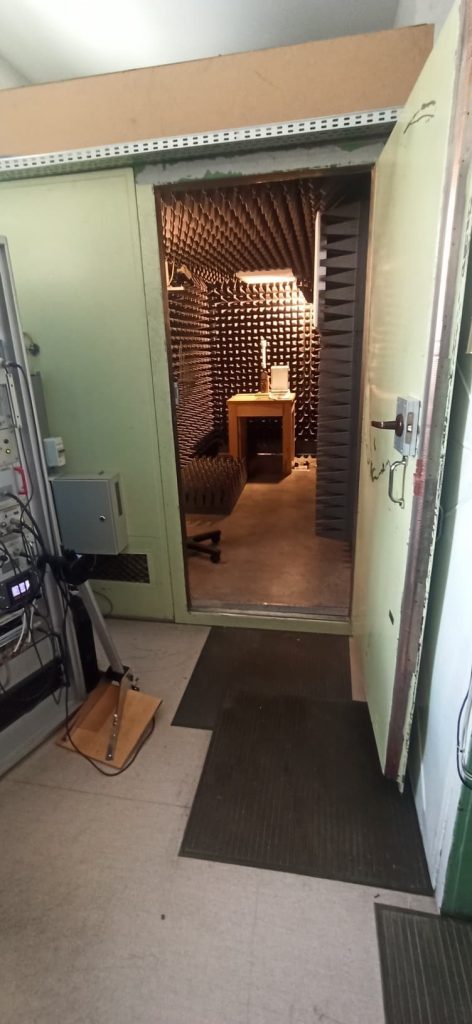

🔧 Celem było zwiększenie wysokości istniejącej klatki Faradaya, aby umożliwić swobodne poruszanie się wewnątrz – kluczowe dla montażu specjalnych ostrosłupów pochłaniających fale elektromagnetyczne, które znacząco poprawiają właściwości tłumiące wnętrza.
Moje zadania objęły:

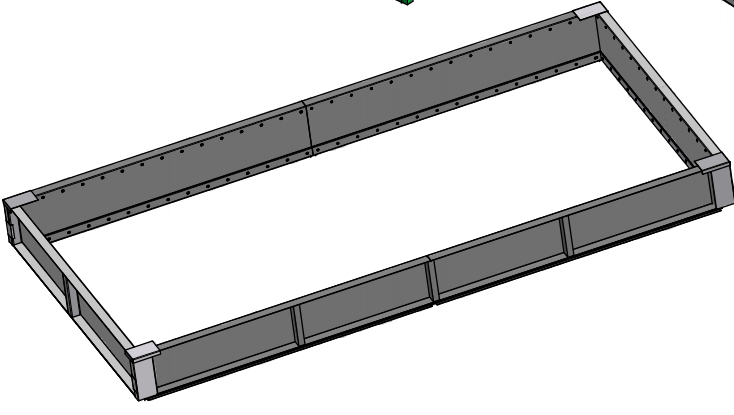

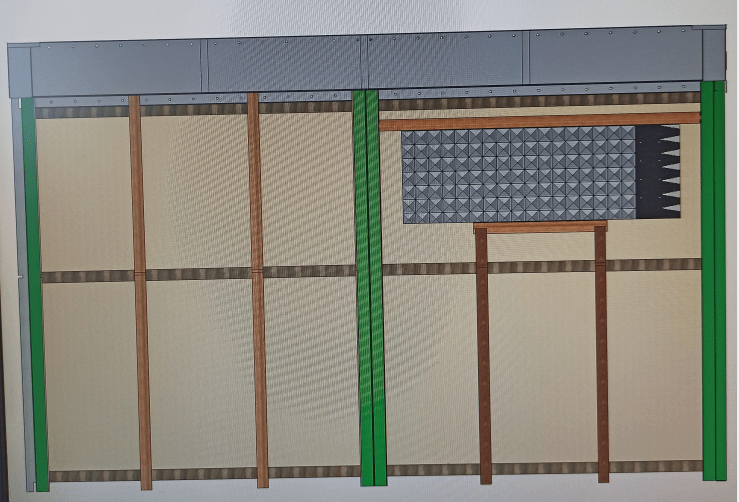

Projekt specjalnej opaski podwyższającej – z zachowaniem pełnej szczelności elektromagnetycznej.
Konstrukcja i montaż narożników ekranowanych, które eliminowały możliwość przenikania fal przez połączenia.
Projekt i analiza specjalnych zagięć blach – by fale EM nie mogły „uciekać” przez szczeliny.
Dobór i testy materiałów uszczelniających – zapewniających ekranowanie i trwałość.

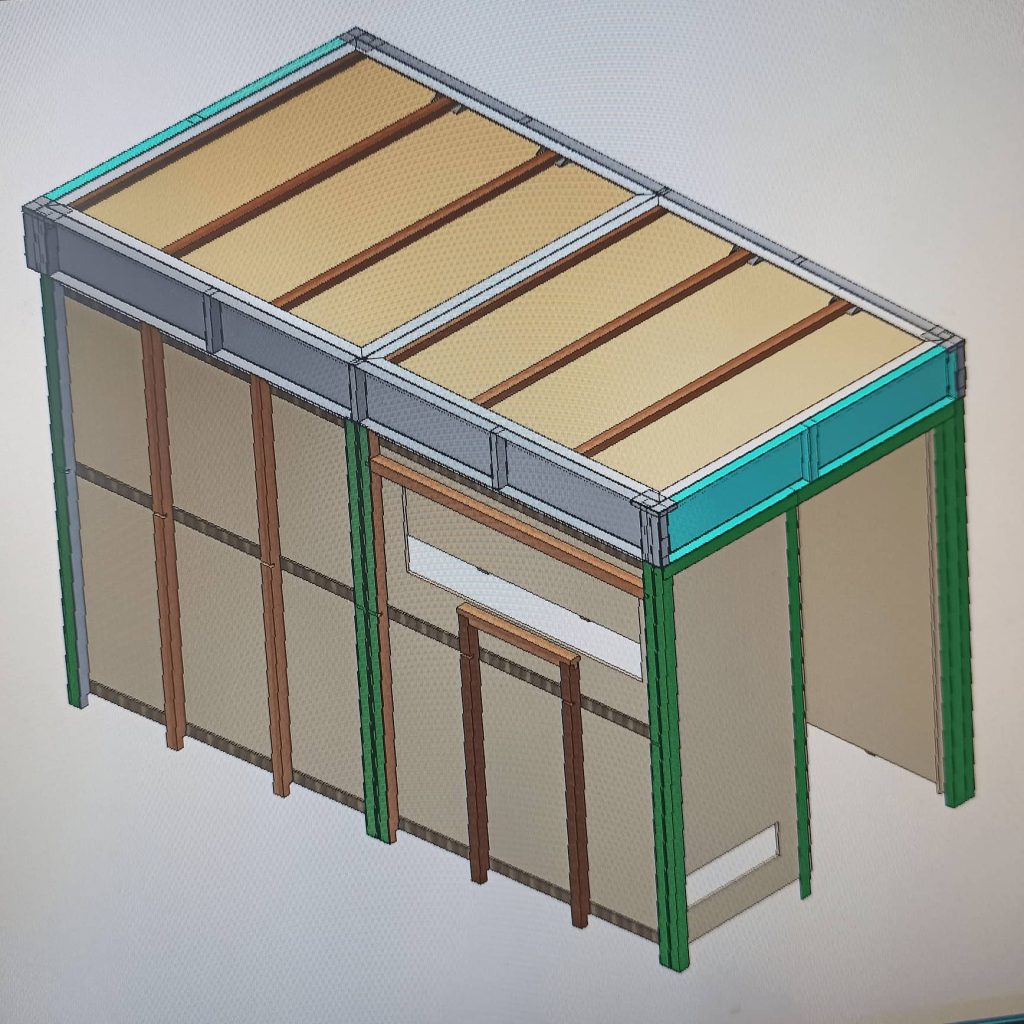

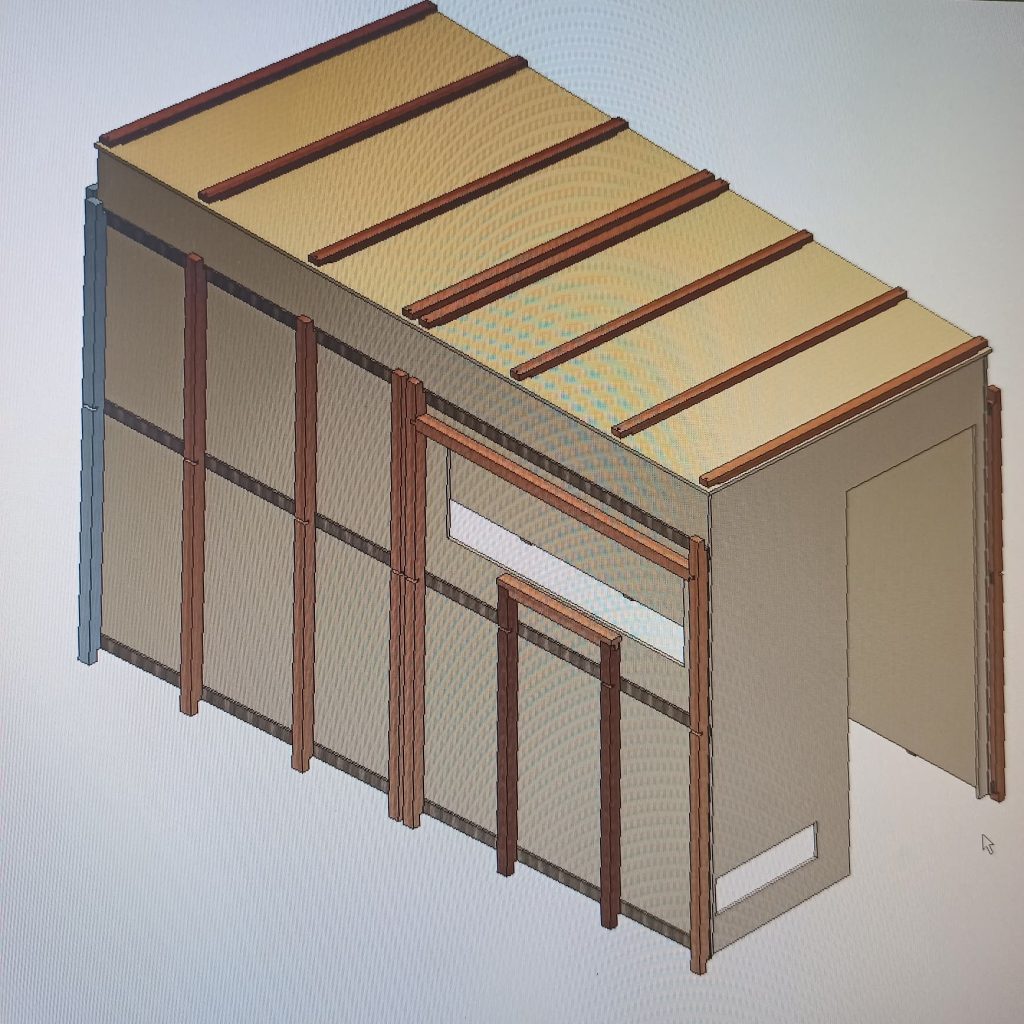

Wzmocnienie całej konstrukcji nośnej – z użyciem drewnianych legarów, które tworzyły warstwę nośną zapewniającą odpowiednią sztywność i stabilność.

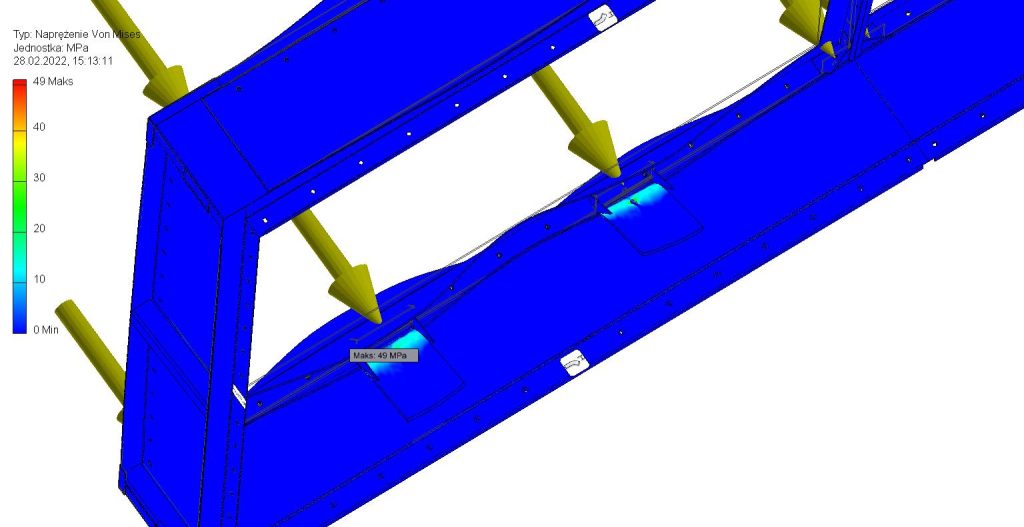

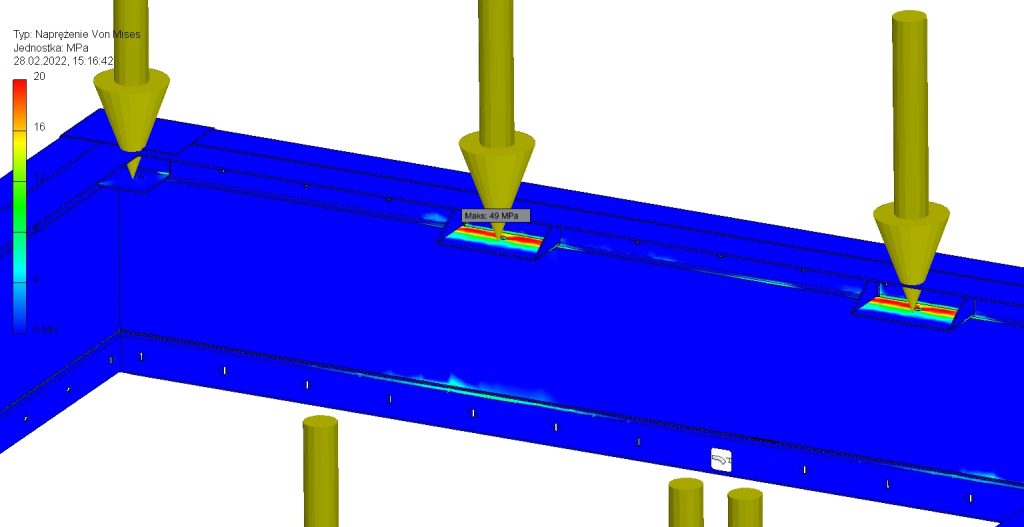

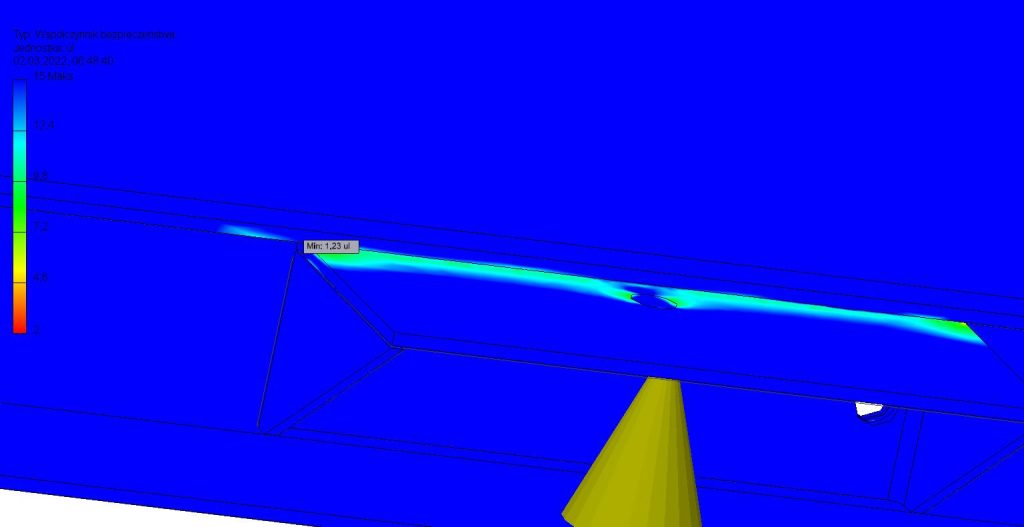

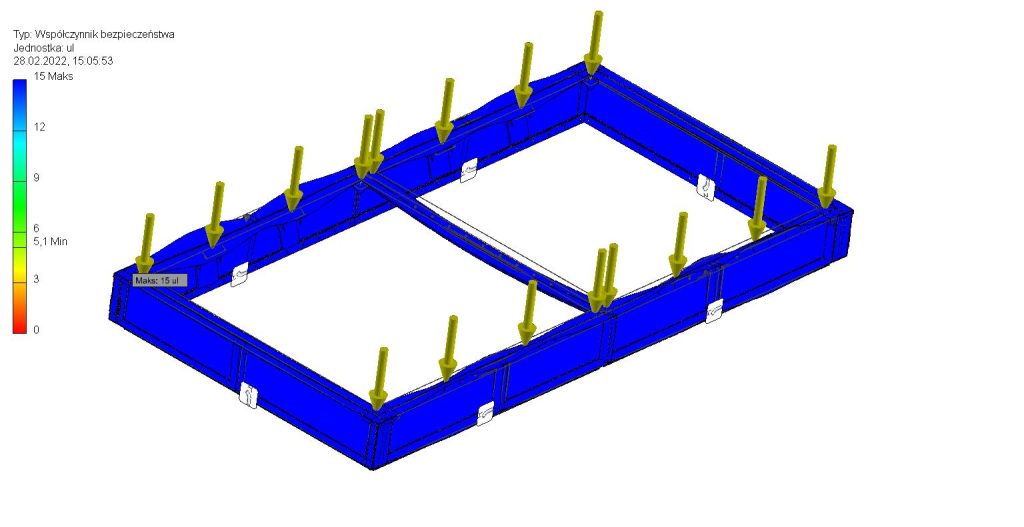

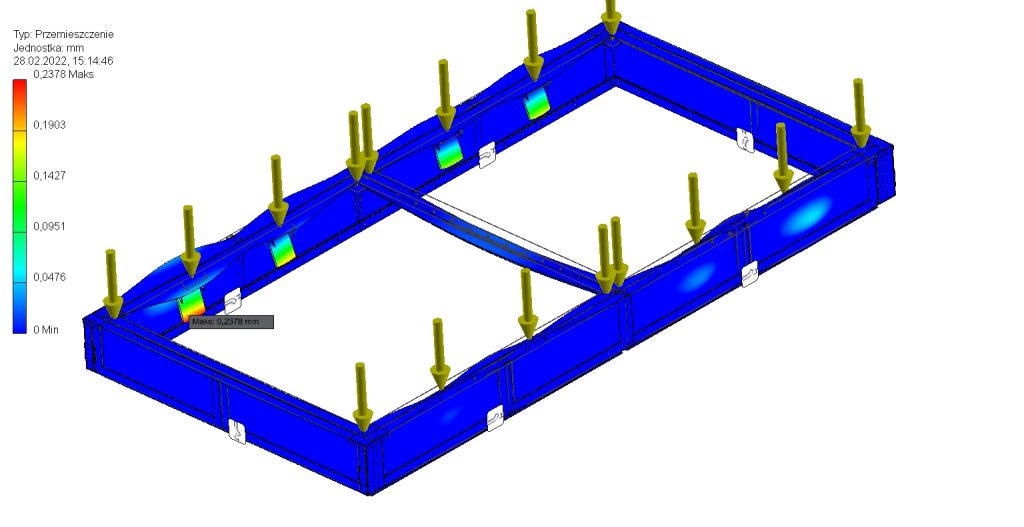

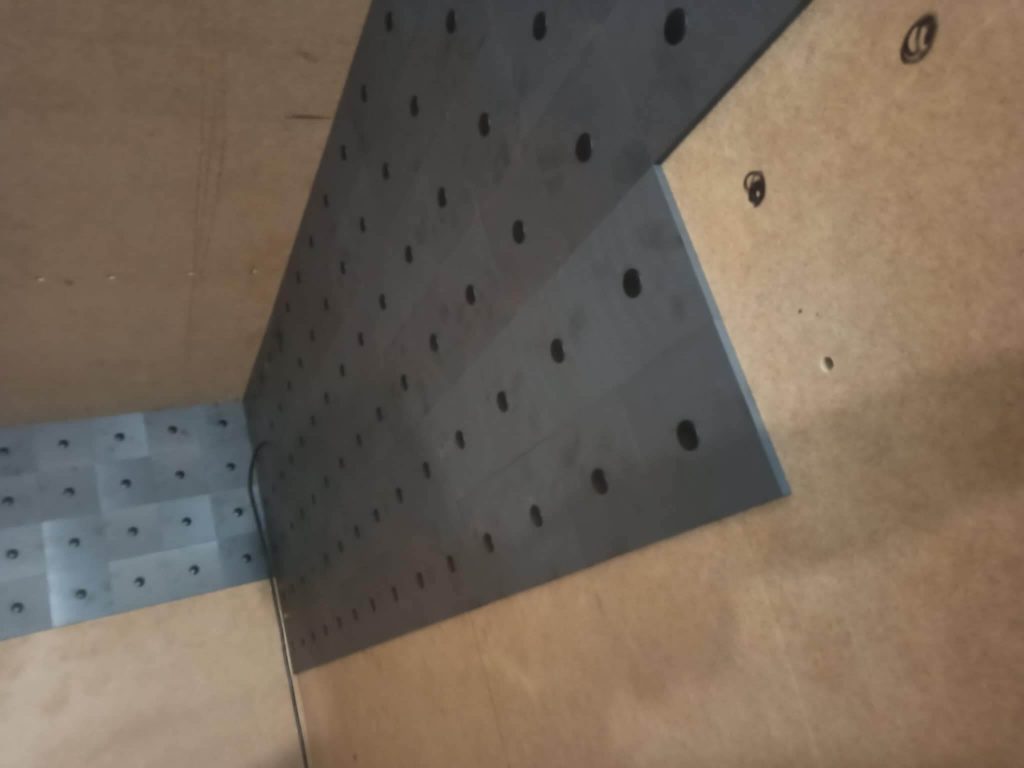

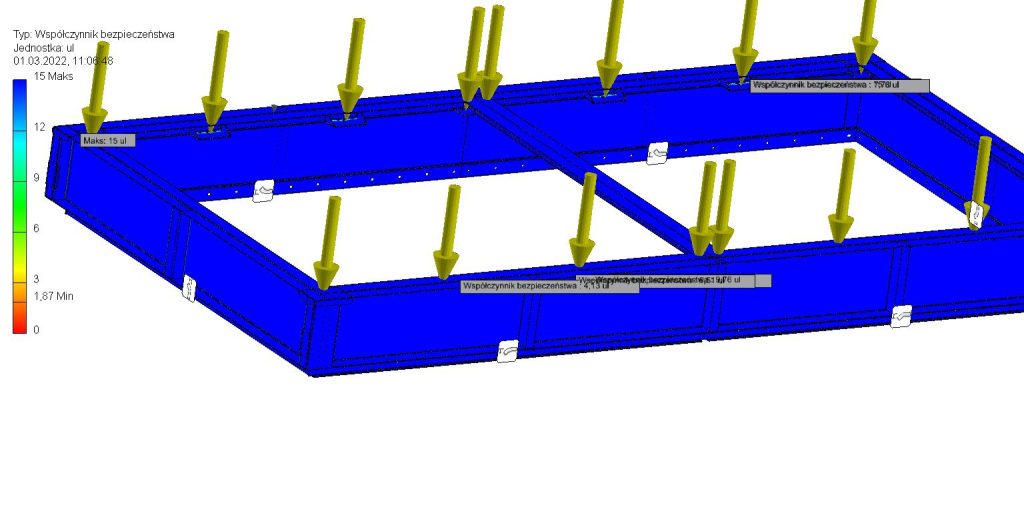

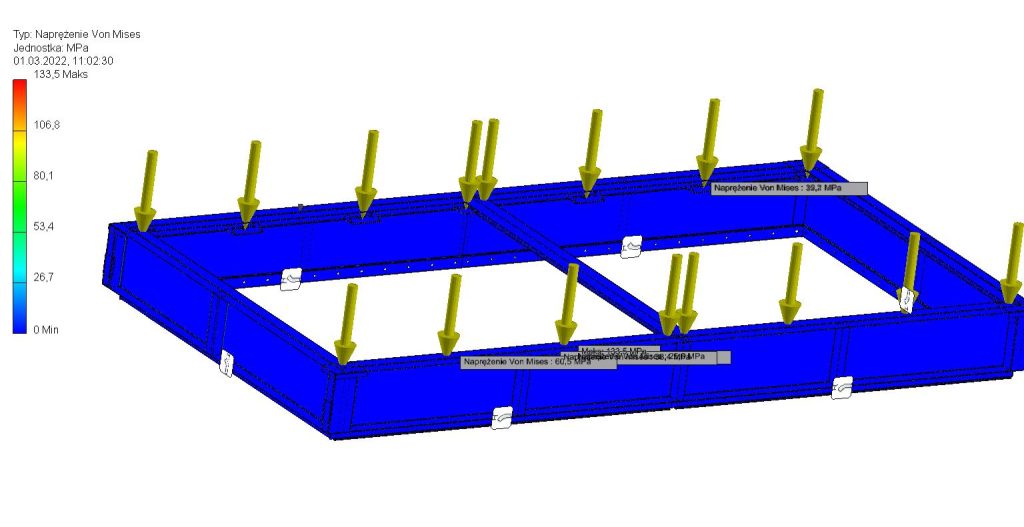

Analiza wytrzymałościowa całej konstrukcji – pod kątem bezpieczeństwa, zwłaszcza że łącznie dodano ponad 3 tony specjalnych płytek ferrytycznych, o wysokich właściwościach pochłaniania fal elektromagnetycznych w określonym paśmie częstotliwości.

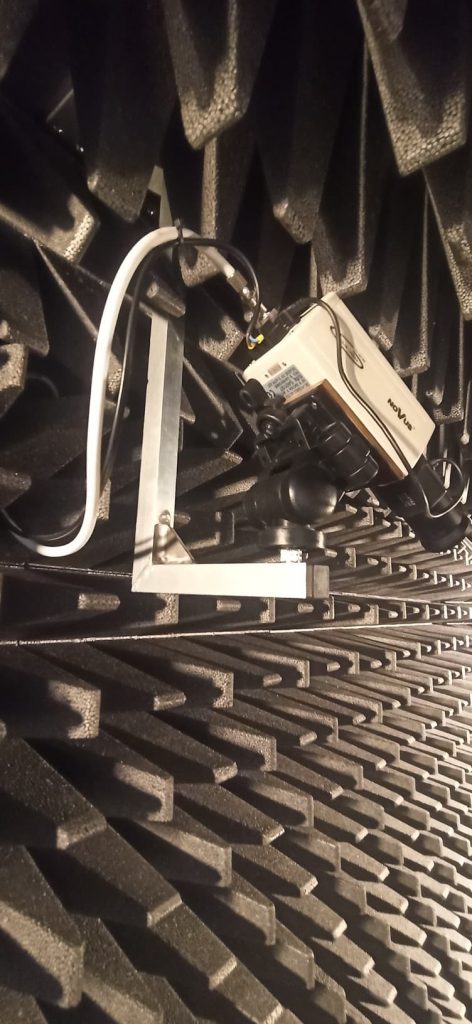

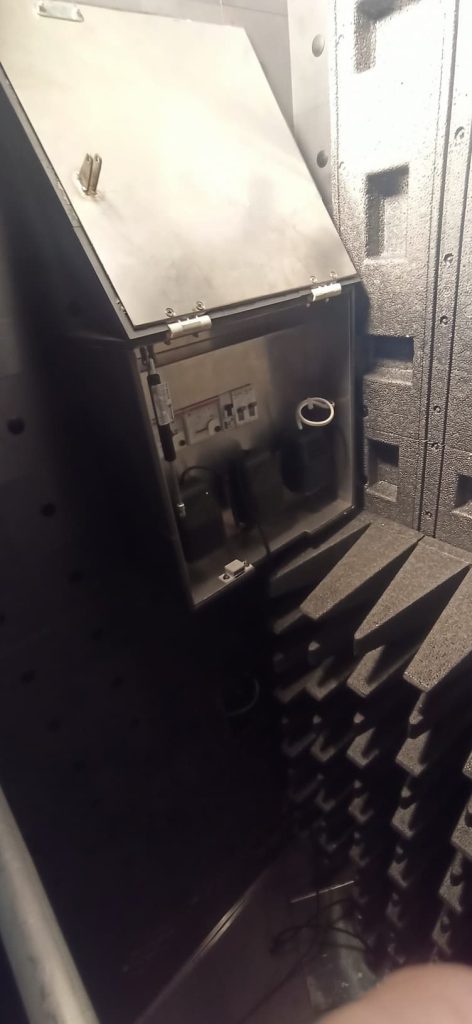

Zaprojektowanie dodatkowego wyposażenia wnętrza – uchwyty pod kamery, szczelne puszki na urządzenia elektroniczne, integracja instalacji.

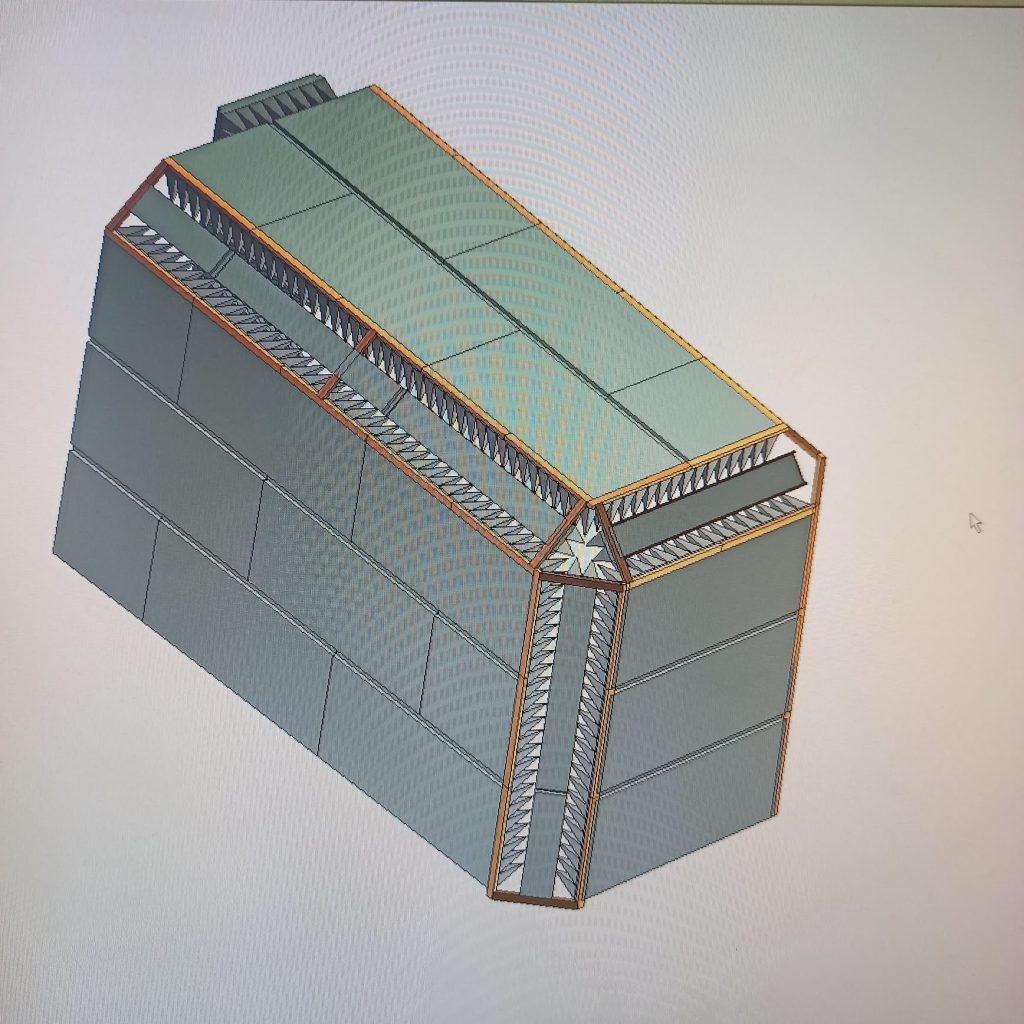

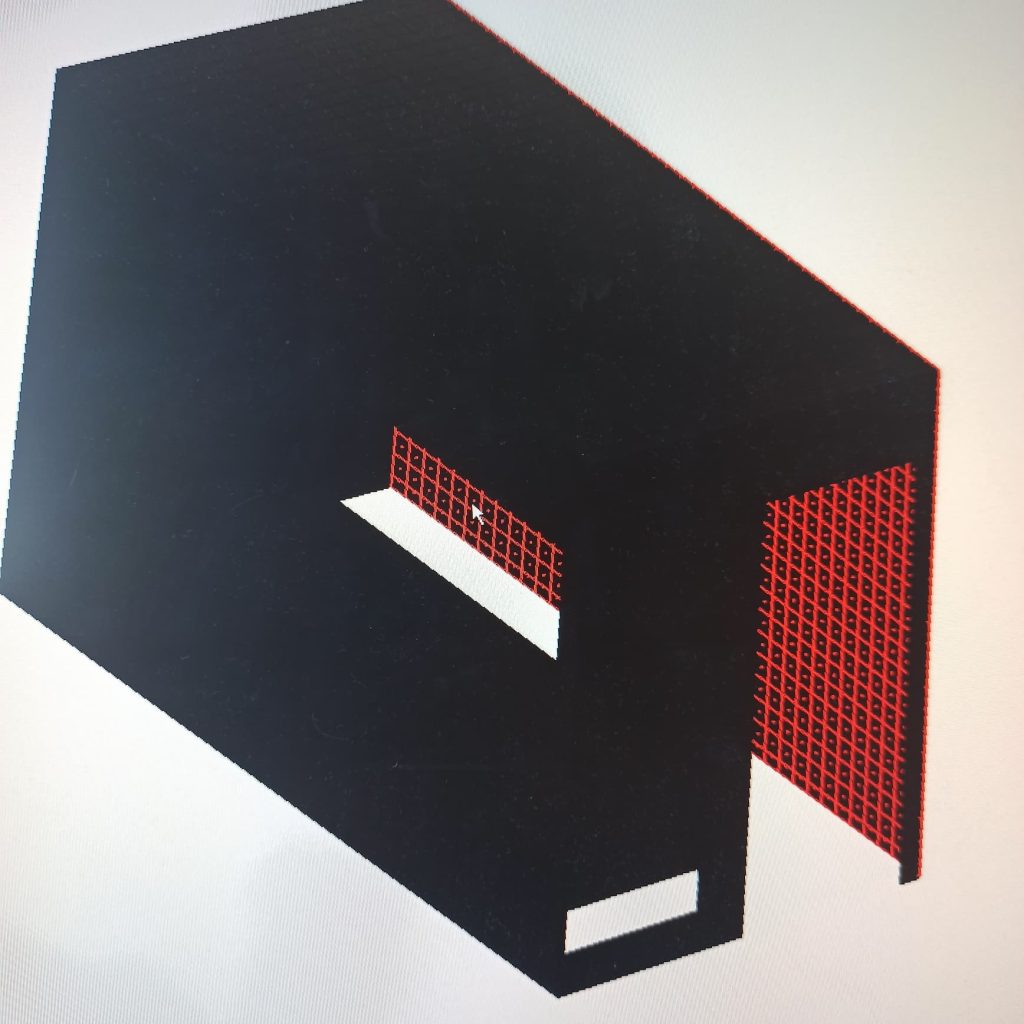

🛠 Na każdym etapie uczestniczyłem w projektowaniu i fizycznym montażu – od modelowania w Inventorze, przez cięcie elementów, aż po ręczne dopasowywanie uszczelek. Włożyłem w to również dużo pracy manualnej – i satysfakcja była ogromna.
💥 Największe wyzwanie?
💥 Największe wyzwanie? Zapewnienie szczelności elektromagnetycznej przy naruszeniu istniejącej konstrukcji. To wymagało ogromnej precyzji, pomysłowości i determinacji.
👉 W tym miejscu szczególne podziękowania dla mojego kierownika – za zaufanie i wsparcie. To doświadczenie nauczyło mnie, że największe ograniczenia są tylko w naszej głowie. Reszta to kwestia podejścia, pasji i uporu 🚀
