Pneumatyczne drzwi do klatki Faradaya

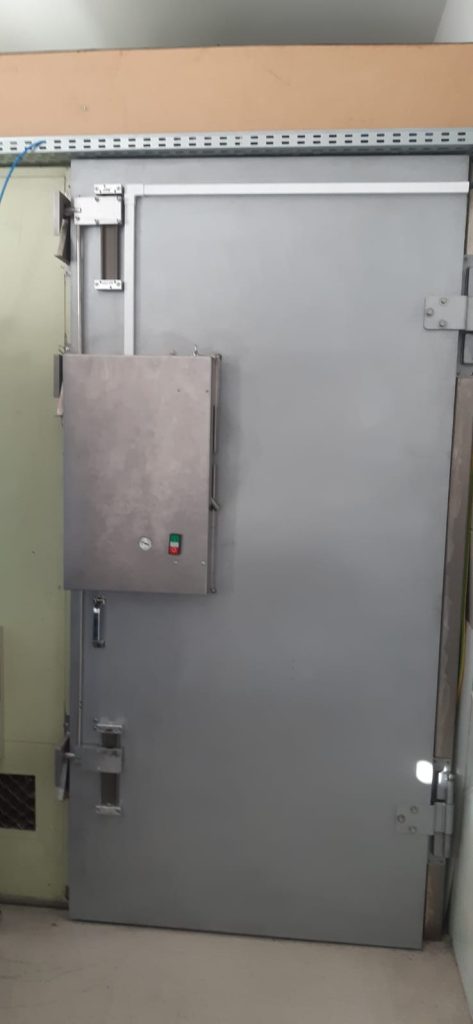

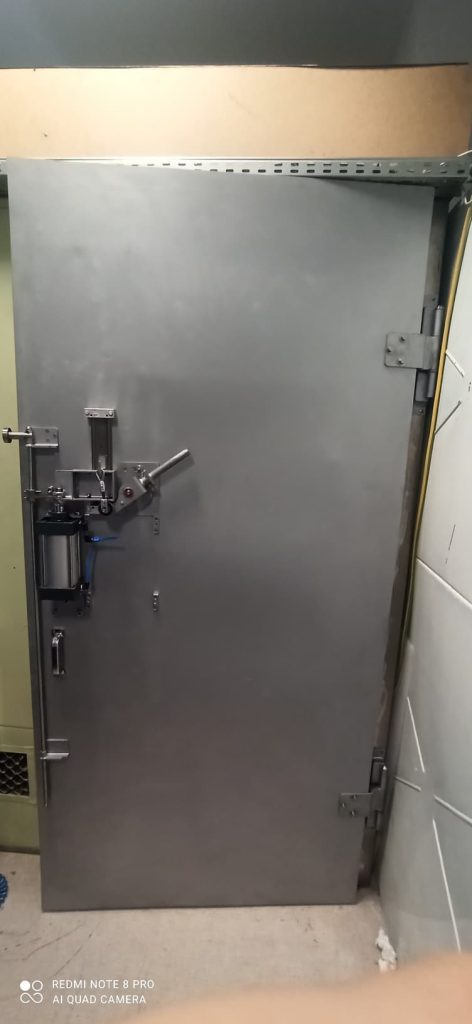

Jeden z moich pierwszych, a zarazem najbardziej satysfakcjonujących projektów inżynierskich. Od zera zaprojektowałem kompletne drzwi do specjalistycznej klatki Faradaya, przeznaczone do pracy w warunkach wymagających najwyższego poziomu ekranowania elektromagnetycznego.
🛠 Zakres moich prac obejmował:
Kompleksowy projekt drzwi od podstaw – zarówno konstrukcja mechaniczna, jak i pełna integracja z napędem pneumatycznym.

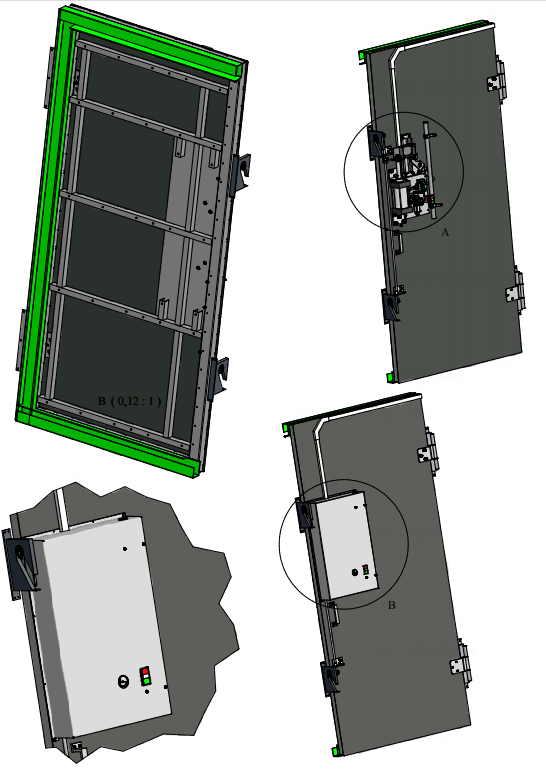

Modelowanie 3D w Autodesk Inventor – całość zaprojektowana przeze mnie: od ramy, przez zawiasy, po zamknięcia i siłowniki.
Zastosowanie prowadnic liniowych – dla zapewnienia precyzyjnego, płynnego i bezpiecznego ruchu drzwi w warunkach przemysłowych.
Kinematyka mechanizmu otwierania – szczegółowa analiza ruchu, współpraca z napędem i synchronizacja komponentów.
Analizy wytrzymałościowe (MES) – projektowanie z myślą o trwałości, odporności na odkształcenia oraz wysokiej sztywności całej konstrukcji.
Dobór materiałów – zoptymalizowanych pod kątem ekranowania, lekkości i wytrzymałości.
Projekt mocowań i uszczelnień – dbałość o szczelność elektromagnetyczną oraz łatwość montażu i serwisu.

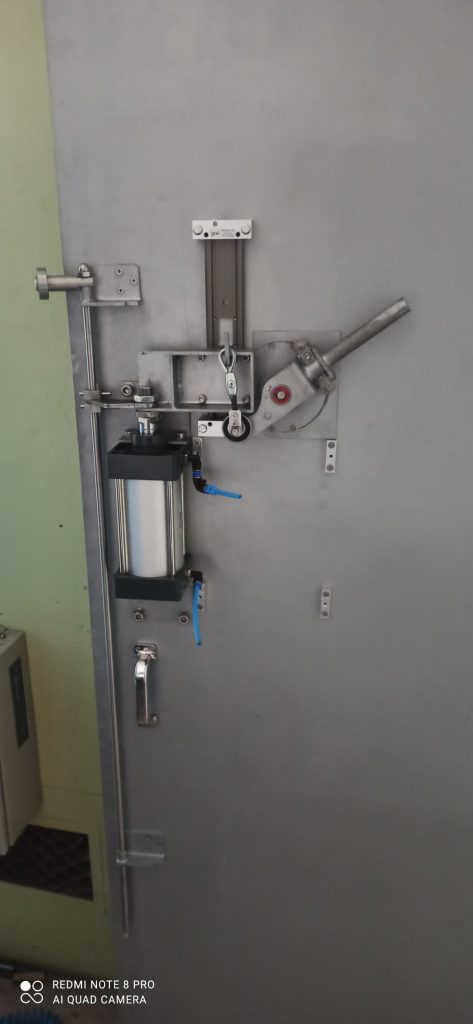

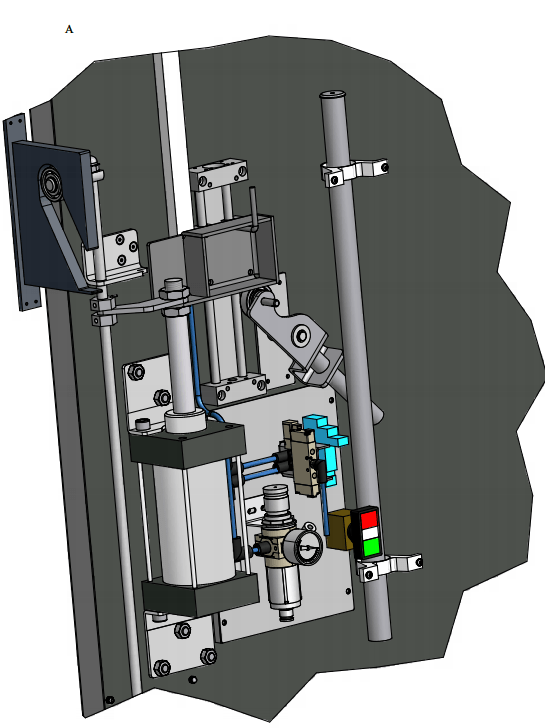

Kompletny dobór elementów pneumatycznych – od siłowników liniowych, przez zawory, aż po sensory krańcowe i zasilanie.
🔒 Szczelność elektromagnetyczna była jednym z kluczowych wymagań tego projektu. Wymagała ona opracowania innowacyjnego rozwiązania konstrukcyjnego, które zapewni nieprzerwaną barierę dla zakłóceń EM przy jednoczesnym zachowaniu funkcjonalności i wygody użytkowania.
Ten projekt był dla mnie wyjątkowy – nie tylko dlatego, że powstał na początku mojej drogi inżynierskiej, ale też dlatego, że musiałem samodzielnie przemyśleć i zaprojektować każdy aspekt działania drzwi. To było konkretne starcie z praktyką inżynierską, która nauczyła mnie łączenia różnych dziedzin: mechaniki, automatyki, materiałoznawstwa i ergonomii.
Zdecydowanie projekt, który otworzył mi drzwi do dalszego rozwoju… dosłownie i w przenośni 😉
